包層光剝除器 CPS
梓冠光電的包層光剝除器CPS 可以有效的從雙包層光纖內包層剝離剩余的泵浦功率 ASE 和部分返回的反射信號,同時保持信號功率和光束質量(m2)的最小且不影響纖芯信號。
產品咨詢
詳細信息

包層光剝除器 CPS

       Cladding Power Stripper (CPS) 包層光剝除器是為高功率光纖激光器設計的。在光纖激光器中,泵浦和信號在摻雜光纖中經過能量交換,泵浦減弱,信號增強,泵浦能量無法全部被吸收,總會有所殘留,并在雙包層光纖的外包層中傳輸(如793nm,808nm,915nm,940nm,976nm)這部分能量不僅是不需要的,還對后續器件造成傷害。梓冠光電的 CPS 可以有效的從雙包層光纖內包層剝離剩余的泵浦功率 ASE 和部分返回的反射信號,同時保持信號功率和光束質量(m2)的最小且不影響纖芯信號。

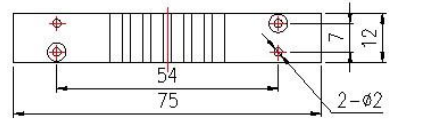

一、包層光剝除器 CPS封裝信息
包層光剝除器 CPS封裝信息


二、包層光剝除器 CPS性能指標

    指標名稱
極值
標準值
單位
    信號波長

800~2000
nm
    泵浦波長

800~1000
nm
    信號端光纖

6/125 DC
30/250 DC
25/300 DC


8/125 DC
20/400 DC



10/125 DC
PM 6/125 DC



12/125 DC
PM 12/125 DC
PM 20/400 DC


15/125 DC
PM 15/125 DC



20/125 DC
PM 20/125 DC



20/200 DC
PM 25/250 DC



25/250 DC
PM 30/250 DC


    信號損耗
Max.
0.2
0.3
dB
    剝除效率
Min.
20
18
dB
    剝除功率
Max.
20 or 40
W
    消光比(僅 PM 光纖)
Min.
18dB
    回波損耗
Min.
45
dB
    操作溫度

0 to +75

    儲藏溫度

-40 to +85

備注:* 隨著剝離功率增加和技術改進,封裝尺寸和封裝形式會有所調整,如介意請下單確認細節


三、包層光剝除器 CPS訂購信息

    CPS-A-B-C-D
    A=信號波長
1020.1030.1060.1080.1550,specify
    B=信號端光纖類型
DC6/125=DCF6/125 NA0.14/0.46;DC8/125= DCF8/125 NA0.14/0.46;

DC10/125,DC12/125,DC15/125,DC20/125,DC25/250,DC30/250,

DC20/400PM6/125DC,PM12/125DC,PM20/125DC,PM30/250DC,SS=Specify


    C=剝除功率
20W,40W,50W
    D=光纖長度
05=0.5m 10=1.0m 50=5.0m ss=Specify


四川梓冠光電專業制造生產包層光剝除器 CPS,歡迎來電咨詢!
