機械式光開關1x2

一、機械式光開關1x2的定義
機械式光開關1x2，顧名思義，是一種具有一個輸入端口和兩個輸出端口的機械式光路轉換器件。它能夠通過物理移動或切換內部的光學元件，靈活地在兩個輸出端口之間選擇性地傳輸光信號。這種開關以其低插入損耗、高回波損耗、高消光比以及高可靠性和穩定性而著稱，是光通信系統中實現光信號路由、保護和恢復的關鍵設備。
二、機械式光開關1x2的特點
1、高可靠性：機械式結構具有較高的穩定性和耐用性，能夠在惡劣環境下長時間穩定工作，確保光信號的穩定傳輸。
2、低插入損耗：得益于精密的機械設計和優質的光學元件，機械式光開關1x2在切換過程中引入的插入損耗極低，有利于保持光信號的傳輸質量。
3、高回波損耗：機械式光開關1x2在切換過程中能夠有效減少反射光信號的干擾，提高回波損耗，確保光信號的純凈傳輸。
4、快速響應：機械驅動系統具有極快的響應速度，能夠在短時間內完成光信號的切換，滿足高速光通信系統的需求。
5、易于集成和維護：機械式光開關1x2的體積小巧，易于集成到光通信系統中，同時其結構簡單，便于維護和調試。

三、機械式光開關1x2的技術參數

參數	單位	規格
波長	nm	1260-1650
插入損耗（最大值）	dB	≤0.8
回波損耗	dB	≥50
可重復性	dB	≤ 0.02
串擾	dB	≥50
偏振相關損耗	dB	≤ 0.05
溫度相關損耗	dB	≤ 0.25
工作溫度	℃	-20~70
儲存溫度	℃	-40~85
切換時間	ms	≤5
使用壽命	Cycle	≥10⁷
光功率	mw	≤500
控制電壓	V	3 or 5
規格	鎖定/非鎖定
光纖類型	單模，G657
尾纖長度	1±0.05 M
連接器類型	LC/APC
注意	1.損耗基于23℃、中心波長±50nm的測試結果。多頻帶增加0.2dB。
	2.重復性是在100次循環后定義的.
	3.不包括連接器，連接器的插入損耗增加0.2dB.

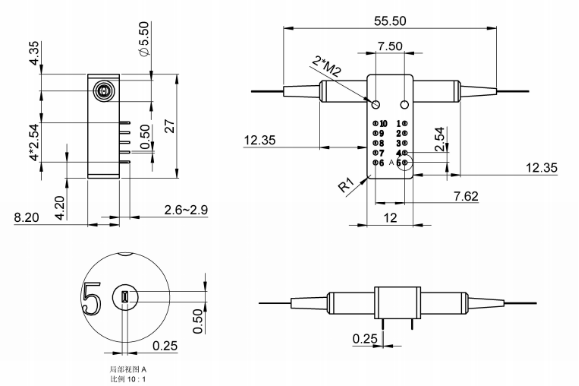

尺寸圖

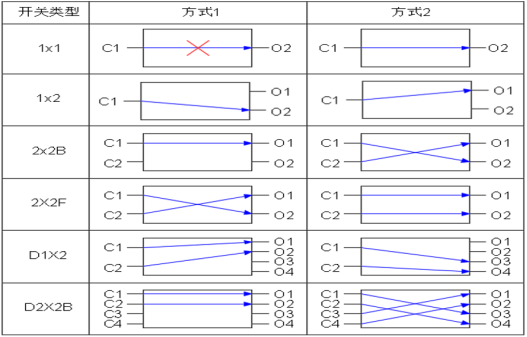

引腳定義

Type	Status	Optical Path	Electric Drive				Status Sensor
D1x2			Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Latching	A	C1→O1, C2→O2	--	--	GND	V+	Close	Open	Open	Close
Latching	B	C1→O3, C2→O4	V+	GND	--	--	Open	Close	Close	Open
Non-Latching	A	C1→O1, C2→O2	--	--	--	--	Close	Open	Open	Close
Non-Latching	B	C1→O3, C2→O4	V+	--	--	GND	Open	Close	Close	Open

電流和電阻參數

	Specification	Voltage	Current	Resistance
5V	Latching	4.5~5.5V	36~44mA	125?
5V	Non-Latching	4.5~5.5V	26~32mA	175?

四川梓冠光電機械式光開關1X2訂貨信息

Port type

Fiber Type

Control Voltage

Test Wavelength

Switch Type

Tube Type

Fiber Length

Connector

1×1
1×2
2×2B
2x2F
D1×2
D2×2B

單模

保偏

多模

3:3V
5:5V

850:850nm
1310:1310nm
1550:1550nm
1315:1310&1550nm

L：Latching
N:Non-Latchig

25:250um
90:900um
Others

05:0.5m±5cm
10:1.0m±5cm
15:1.5m±5cm
Others

OO: None
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
X: Others

機械式光開關1x2拓展資料
一、機械式光開關1x2的工作原理
機械式光開關1x2的工作原理基于精密的機械結構設計。當外部控制信號（如電信號）作用于開關時，會驅動內部的機械部件（如微型馬達或彈簧片）發生移動，從而改變光路的走向。具體來說，當輸入光信號進入開關后，根據控制信號的狀態，光信號會被引導至兩個輸出端口中的一個，實現光信號的切換和分配。這種切換過程通常具有極快的響應時間和極低的損耗，保證了光信號的高質量傳輸。
二、機械式光開關1x2的應用范圍
機械式光開關1x2在光通信領域具有廣泛的應用前景，具體體現在以下幾個方面：
1、光網絡保護與恢復：在光網絡中，機械式光開關1x2可用于實現光信號的快速切換和保護。當主路由出現故障時，開關能夠迅速將光信號切換至備用路由，確保通信的連續性和穩定性。這種保護機制對于提升網絡可靠性和生存能力具有重要意義。
2、光信號路由與分配：在復雜的光網絡中，機械式光開關1x2能夠靈活地在多個輸出端口之間選擇性地傳輸光信號，實現光信號的精確路由和分配。這對于構建高效、靈活的光網絡架構具有重要意義。
3、光信號測試與監測：在光纖測試系統和監測系統中，機械式光開關1x2也發揮著重要作用。它可以將待測試或監測的光信號引入測試儀器或監測設備中，方便對光信號進行精確測量和分析。同時，其高穩定性和可靠性也保證了測試結果的準確性和可靠性。
4、光網絡優化與升級：隨著光通信技術的不斷發展，機械式光開關1x2在光網絡優化和升級中也扮演著重要角色。它可以根據網絡需求動態調整光信號的傳輸路徑和功率分配，實現光網絡的智能化管理和優化。
