聲光驅動電源

一、聲光驅動電源概述：
本文檔規定了此款驅動電源的功能和技術指標，并對設備的接口、結構設計、質量保證、售后服務和包裝等提出要求，是設備開展生產和交付的依據。
二、聲光驅動電源技術要求：
1、功能要求
a)輸出信號頻率：200M
b)工作電壓：DC+24V±0.5V
2、性能要求
c)工作頻率200M
d)最大輸出功率≥3W
e)出廠輸出功率≥2.5W
f)TTL隔離≤-60dBm(輸出加30dB功率衰減器)
g)工作電流≤500mA

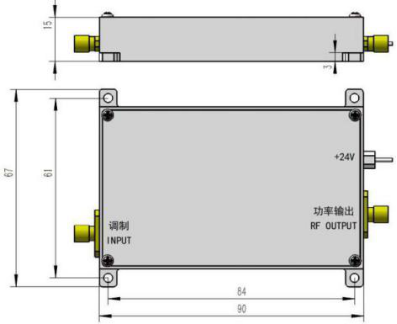

三、聲光驅動電源外形尺寸

四、聲光驅動電源表面處理
本色氧化
五、標識
無
六、聲光驅動電源接口要求

參數	規格
信號輸出接口	SMA-K
控制信號輸入接口	SMA-K
電源接口	穿心電容
輸出功率調節接口	?3mm，一字型多圈電位器 (內部調節)

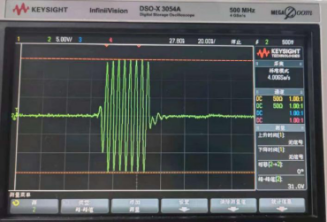

七、聲光驅動電源輸出波形

聲光驅動電源輸出波形

四川梓冠光電專業制造生產聲光驅動電源，歡迎來電咨詢！
