三、PM MEMS光衰減器的技術參數
參數 單位 指標 備注 波長范圍 nm 1260-1650nm or 980nm/1064nm 衰減類型 Normally bright or dark 衰減范圍 dB ≥30 最大衰減范圍 dB ≥45 插入損耗 dB ≤0.7 (0.5 Typ.) 不含連接頭損耗 衰減類型 連續 波長相關損耗 dB ≤0.1 在0dB測試 ≤1 在20dB測試 紋波 dB ≤0.05 0.4nm 帶寬在20dB測試 偏振相關損耗 dB ≤0.1 在0dB測試 ≤1 在20dB測試 溫度相關損耗 dB ≤0.15 在0dB測試比較 ≤1 在20dB測試比較 回波損耗 dB ≥55 偏振模色散 ps ≤0.5 響應時間 ms ≤2 (1 Typ.) 10-90% 光功率 承受光功率 mW 300 驅動電壓 VDC 6V 在5.2v 典型是40db 功耗 mW ≤2 工作溫度 ℃ 0 to 70 貯藏溫度 ℃ -40 to 85

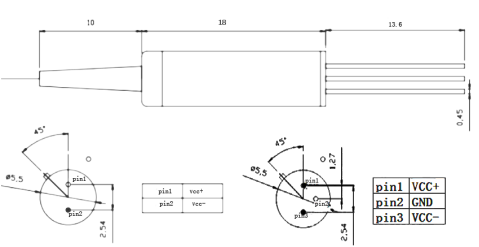

尺寸圖

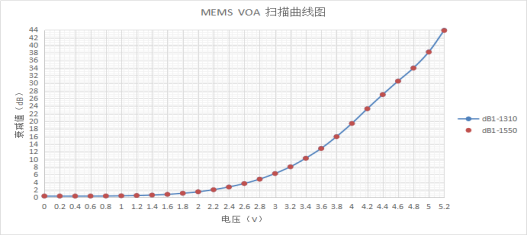

曲線圖
四川梓冠光電PM MEMS光衰減器訂貨信息
VOA 端口 工作波長 光纖類型 光纖長度 連接頭 1=常閉
2=常開0101=1X1
XX=others10=1060nm
13=1310nm
15=1550nm
16=1625nm
X=others1=裸光纖
2=900um光纖
XX=others0=0.5m
1=1m
X=others0=None
1=FC/APC
2= FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
XX=others
PM MEMS光衰減器拓展資料
一、PM MEMS光衰減器的工作原理
1、微機械結構運動:PM MEMS光衰減器通過控制微機械結構的微小位移或形變,實現對光信號強度的調節。這些微機械結構通常采用反射鏡、光柵等形式,通過靜電驅動、熱驅動或磁驅動等方式實現精確控制。
2、光路調節:當光信號進入PM MEMS光衰減器時,它會經過微機械結構的調節,從而改變光信號的傳輸路徑或反射率。通過精確控制微機械結構的運動,可以實現對光信號強度的連續調節,滿足光通信系統的實際需求。
3、高精度反饋控制:PM MEMS光衰減器還配備了高精度反饋控制系統,通過實時監測光信號的強度變化,對微機械結構的運動進行微調,確保光信號強度的穩定調節。
二、PM MEMS光衰減器的應用范圍
1、光通信系統:PM MEMS光衰減器在光通信系統中發揮著重要作用,可用于光功率均衡、信道傳輸均衡等場景。通過精確調節光信號強度,可以確保光信號在適當?shù)姆秶鷥?nèi)傳輸,提高系統的傳輸質量和穩定性。
2、光網絡管理:在光網絡中,PM MEMS光衰減器可用于光自動增益調節、光接收器的保護等場景。通過實時調節光信號的衰減量,可以確保網絡在各種工況下都能保持穩定的傳輸性能,保護光接收器免受損壞。
3、光器件測試:在光通信器件的測試與測量過程中,PM MEMS光衰減器同樣發揮著重要作用。它可以作為標準衰減器使用,為測試系統提供精確的衰減量參考。同時,其高精度和穩定性也使得它成為校準其他光學元件和測試設備的理想選擇。
4、光傳感領域:PM MEMS光衰減器還可用于構建高性能的光學傳感器。通過精確控制光信號的衰減量,可以實現對光學傳感器靈敏度的調節,提高傳感器的測量精度和穩定性。
