光開關的分類
光開關是一種用于在多個光路之間切換的光學器件,可以根據不同的分類方式進行分類。以下是對四川梓冠光電分享的關開關分類僅供參考:
一、按工作原理分類:
(1)機械式光開關:這種開關是通過機械結構實現光信號控制電路開關狀態的裝置。它通常由一個發射器和一個接收器組成,發射器向接收器發射光信號,當有物體遮擋住它們之間的空間時,接收器無法接收到發射器發出的光信號,此時電路就會自動斷開。機械式光開關具有結構簡單、使用方便等優點,但是由于其受環境因素影響較大,如灰塵、濕度等會影響其正常工作,因此在某些特殊場景下需要考慮使用其他類型的光開關。

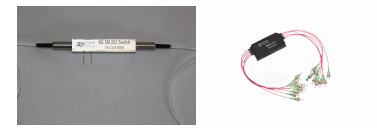

以下是四川梓冠光電提供的機械式光開關
(2)反射型光開關:反射型光開關是指將發射器和接收器集成在一起,并通過物體對反射面反彈回來的信號來判斷物體是否存在的光開關。它通常由一個發射器、一個接收器和一個反射面組成,發射器向反射面發射光信號,當有物體遮擋住它們之間的空間時,光信號被阻擋,無法照射到反射面上,此時接收器無法接收到反彈回來的光信號,電路就會自動斷開。
(3)光學開關:通過光學效應來控制光信號的傳輸。常見的光學開關有波導光開關、光學開關陣列等。
二、按工作方式分類:
(1)全光開關:光信號在光開關中全程保持光傳輸狀態,無需光電轉換。全光開關具有低損耗、高速傳輸?shù)忍攸c。
(2)光電光開關:通過光電轉換實現光路的切換。光電光開關具有高精度、低損耗等特點,但需要光電轉換器件的支持。
以下是四川梓冠光電提供的光電光開關損耗低,響應時間快,可集成
三、按結構分類:
(1)波導光開關:波導光開關是一種基于波導結構的器件,通過改變波導的形狀和方向實現光路的切換。波導光開關具有低損耗、高集成度等特點。
(2)光纖光開關:光纖光開關是一種基于光纖結構的器件,通過改變光纖的形狀和方向實現光路的切換。光纖光開關具有低損耗、高抗干擾性等特點。
(3)自由空間光開關:自由空間光開關是一種基于自由空間傳輸?shù)钠骷?,通過改變光的傳播方向實現光路的切換。自由空間光開關具有高速度、高精度等特點。
以上是四川梓冠光電給大家分享的關開關分類,提供給大家參考,現實中不同的分類方式可以涵蓋不同的光開關類型和特點,根據實際應用場景和需求選擇合適的光開關類型可以取得更好的效果。
納秒光開關與光開關的分類沒有直接關系,它是根據工作原理和實現方式進行分類的。
納秒光開關通常采用超快速激光器技術與光學放大器結合的方式實現,具有快速、低損耗、高精度等特點,在高速光通信等領域有著廣泛的應用前景。
ns光開關是nS級別響應速度的高速光開關產品,包含驅動及光器件的整體響應速度約50nS,其中光器件的速度更是高于此速度。這種光開關工作波長為1310nm/1550nm(S, C, L),插入損耗低于1dB,偏振損耗低于0.2dB,串擾大于20dB,響應時間小于60nS,開關切換重復頻率為1MHz,輸入功率小于500mW,回波損耗大于55dB。此外,某些型號的ns光開關可以提供1x1, 1x2, 2x2, 1x4等結構,以滿足不同應用場景的需求。
最后,根據光開關的輸入和輸出端口數,可分為1×1、1×2、1×N、2×2、2×N、M×N等多種,它們在不同場合中有不同用途。另外,光開關產品也可以根據客戶需求進行定制生產。

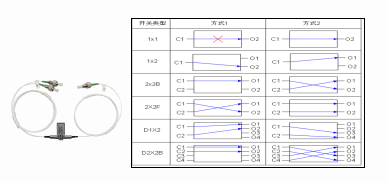

以下是四川梓冠光電提供的ns光開關
以上信息僅供參考,如有需要,建議您致電咨詢四川梓冠的專業技術人員0816-2384466。
以下是四川梓冠光電針對光開關擁有的三項發明專利
