硅基單片集成 7bit 可調光延時器芯片

硅基單片集成 7bit 可調光延時器芯片產品具有高速切換,高延時精度,超小尺寸,超寬帶工作,全固態波導芯片可靠性強等特性。主要用于光控相控陣雷達系統、電子對抗系統等領域


產品咨詢
詳細信息

硅基單片集成 7bit 可調光延時器芯片


       梓冠光電的單片集成多比特光延時芯片是基于厚膜 SOI 硅光子技術、將硅基光開關和硅波導延時回路單片集成的自主研發產品。集成的硅基光開關使其延時態切換速度達到1μs以下,硅波導延時使其延時精度提升1個量級,厚膜SOI硅光技術使其光損耗達到工程應用水平,單片集成的芯片解決了傳統光延時器的體積大、可靠性差問題,是可全方面滿足光控相控陣應用要求的新一代產品。
一、硅基單片集成 7bit 可調光延時器芯片特性
高速切換
高延時精度
超小尺寸
超寬帶工作
全固態波導芯片可靠性強
二、硅基單片集成 7bit 可調光延時器芯片應用領域
光控相控陣雷達系統、電子對抗系統
三、硅基單片集成 7bit 可調光延時器芯片規格參數

    性能指標
單位
典型值
備注
    延時位數
/
7
可定制
    最小延時步進
ps
2
可定制
    可調節最大延時量
ps
254

    延時偏差
ps
≤±0.5
≤±1@max
    延時切換時間
μs
≤1

    插入損耗
dB
14

    各延時態損耗差異
dB
±0.5

    回波損耗
dB
45

    芯片尺寸
mm
19×11×0.7


〖電管腳定義 Pin definition〗

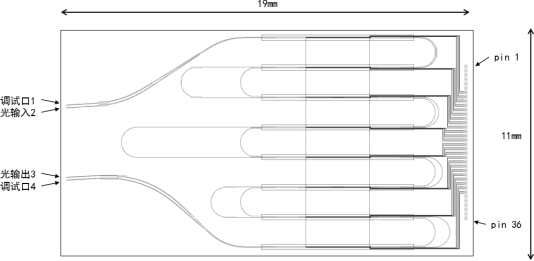

〖芯片尺寸(單位:mm)Chip dimension(Unit:mm)〗

硅基單片集成 7bit 可調光延時器芯片尺寸圖



四川梓冠光電生產的硅基器件芯片系列包括:硅基單片集成 9bit 可調光延遲線芯片、硅基單片集成 7bit 可調光延時器芯片、單片集成 6 比特光延時芯片、SOI芯片可調光濾波器陣列、SOI芯片光電探測器陣列、SOI高速多通道光衰減器、SOI高速光開關陣列等,歡迎咨詢!
